Punta Negra

San Juan, Argentina

Uma obra de infraestrutura fundamental para continuar melhorando o aproveitamento dos recursos hídricos da província de San Juan.

  • 15.000

    hectares de área irrigada com a ampliação da capacidade.

  • 300

    GWh de energia elétrica são gerados por ano.

  • 40%

    do consumo elétrico da província é abastecido por esta obra.

Scroll

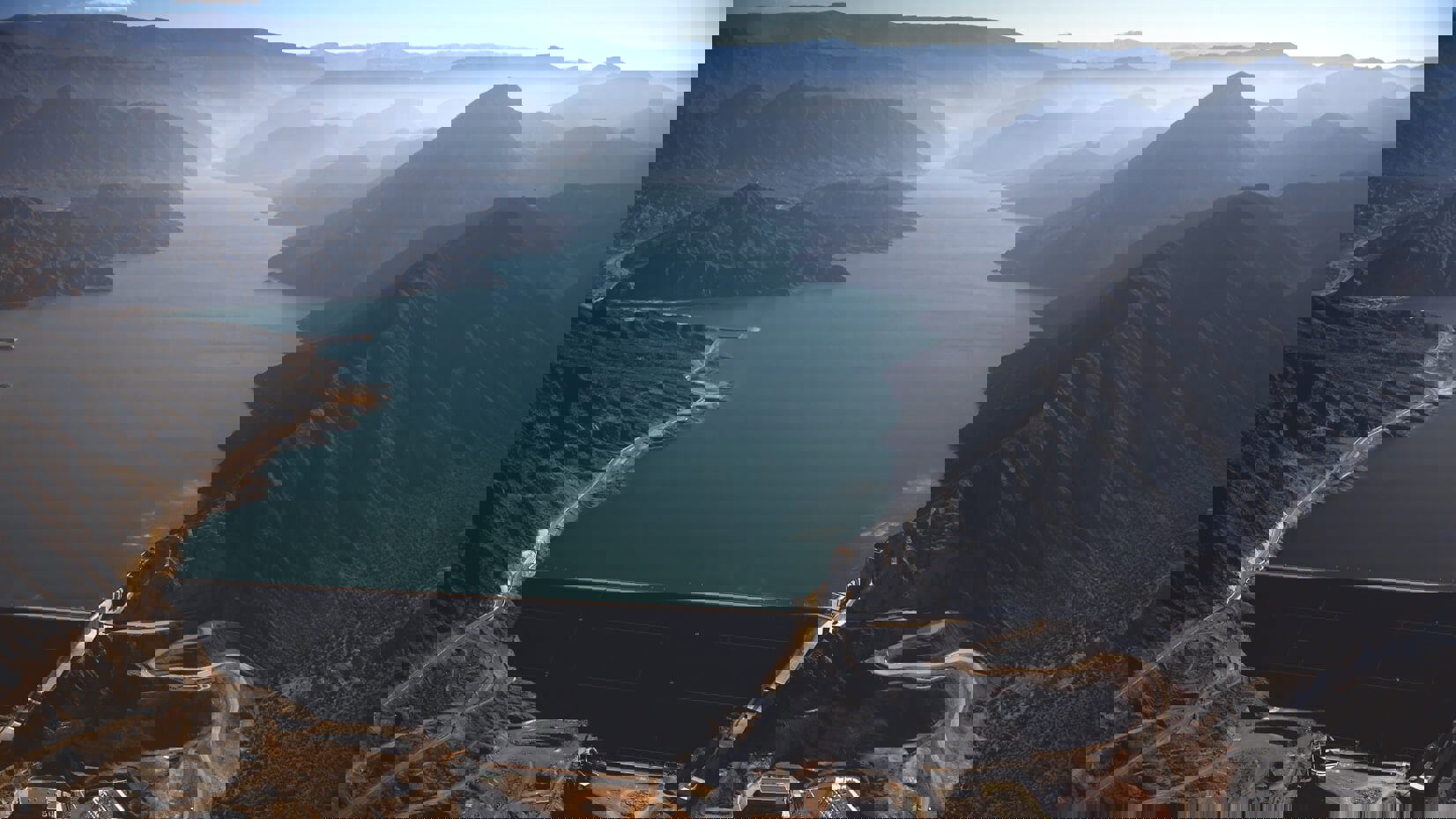

Aproveitamento Hidrelétrico Punta Negra

Uma obra de infraestrutura fundamental para continuar melhorando o aproveitamento dos recursos hídricos da província de San Juan.

Destaques

  • Dezembro de 2009

    Assinatura do contrato e início do projeto.

  • 220.000 m3

    de concreto armado.

  • 1.350

    profissionais no pico das obras.

  • Agosto de 2016

  • USD 438 milhões

    valor contratual

  • Dezembro de 2009

    Assinatura do contrato e início do projeto.

  • 220.000 m3

    de concreto armado.

  • 1.350

    profissionais no pico das obras.

  • Agosto de 2016

    Finalização

  • USD 438 milhões

    valor contratual

O sistema em funcionamento

hotspot image description Obra de tomada
Vertedouro

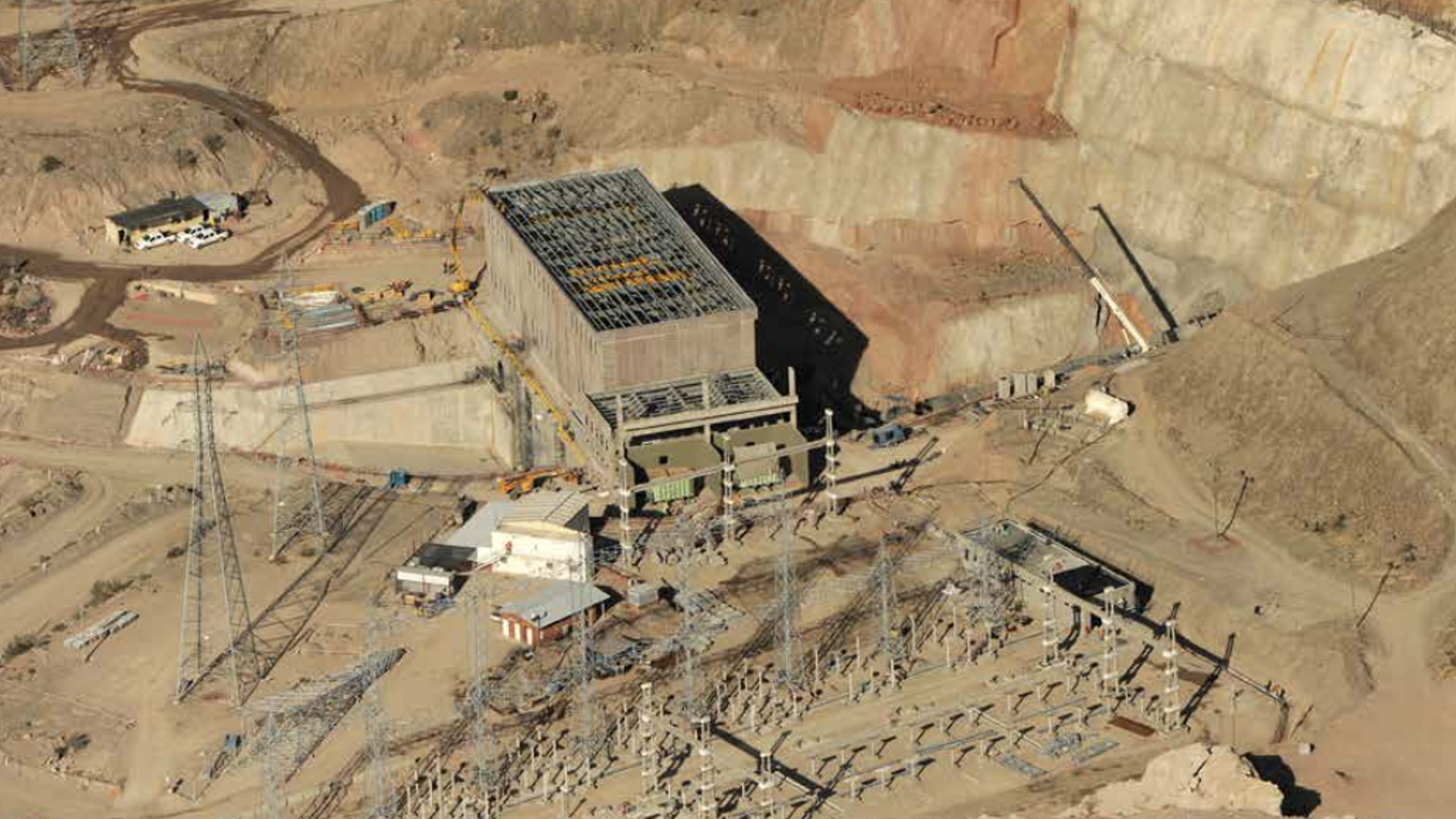

Casa de máquinas
Subestação
Descarregador de fundo
Represa
Reservatório
This is the image description

O sistema em funcionamento

  • Obra de tomada

    As obras de tomada devem ser capazes de dar vazão à água com gastos que dependem das necessidades a jusante da represa.

  • Vertedouro

    Garante que o nível do reservatório não supere o coroamento da represa no caso de cheias extraordinárias do rio San Juan.

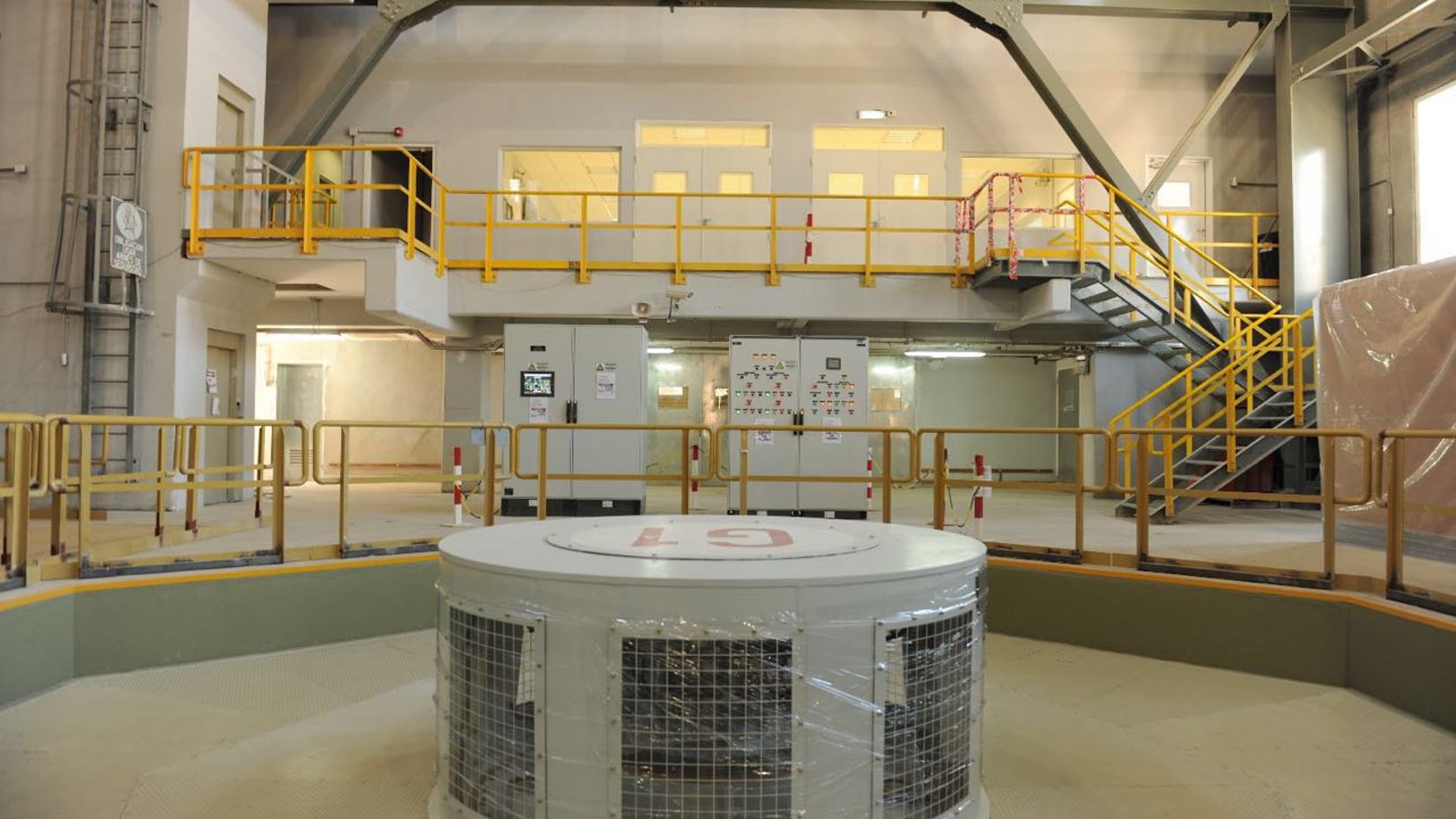

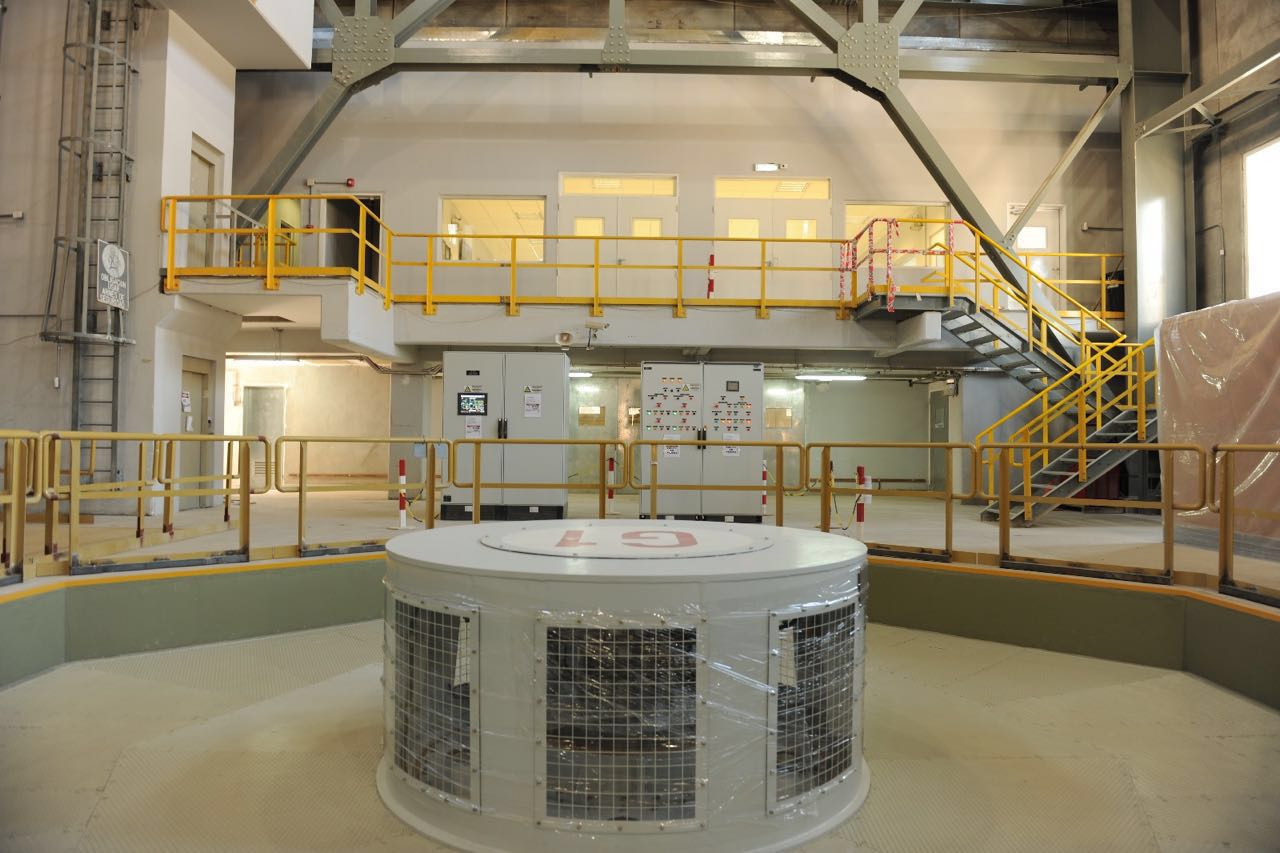

  • Casa de máquinas

    Contém as turbinas e os geradores que transformam a energia potencial do salto hidráulico materializado pela represa primeiro em energia mecânica e, depois, em energia elétrica.

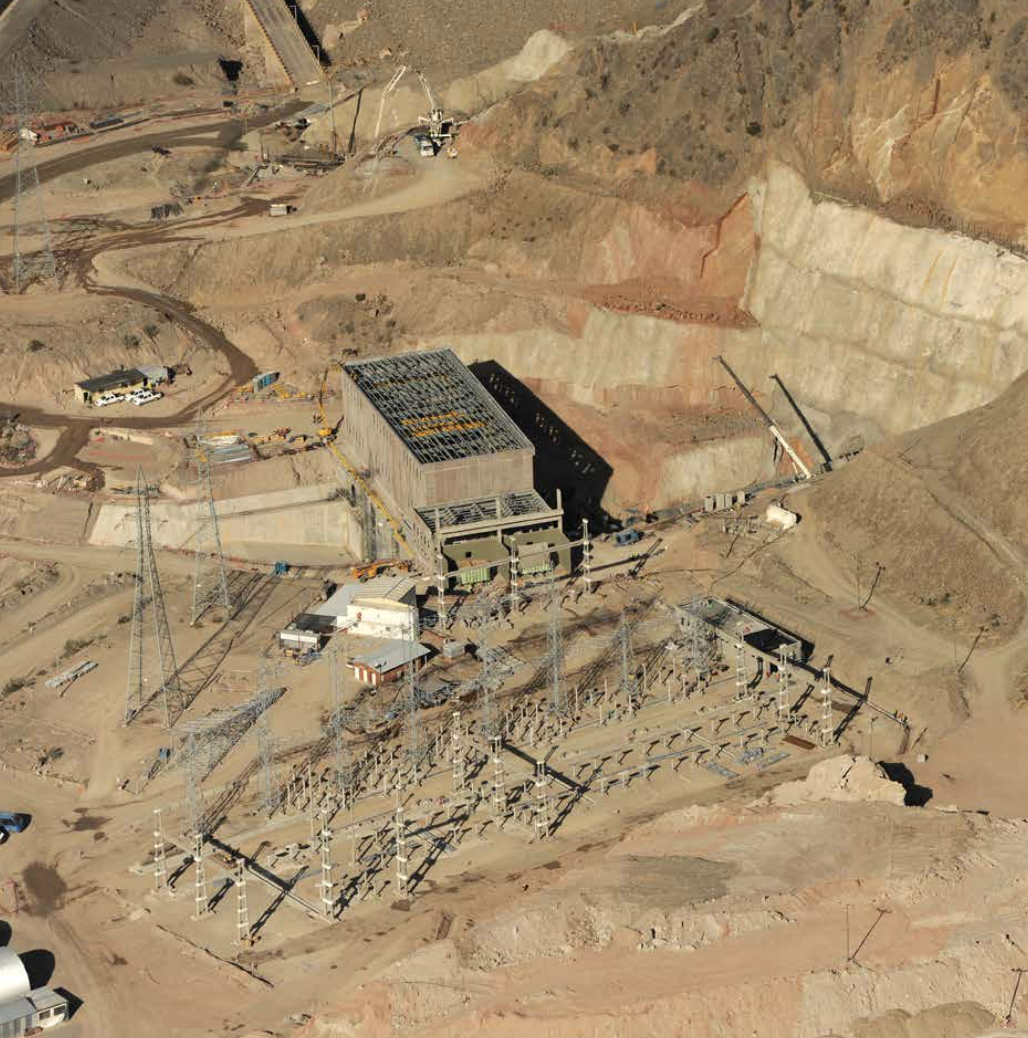

  • Subestação

    Recebe a energia elétrica proveniente da casa de máquinas e a envia para a linha de alta tensão que atende a Los Caracoles e à cidade de San Juan.

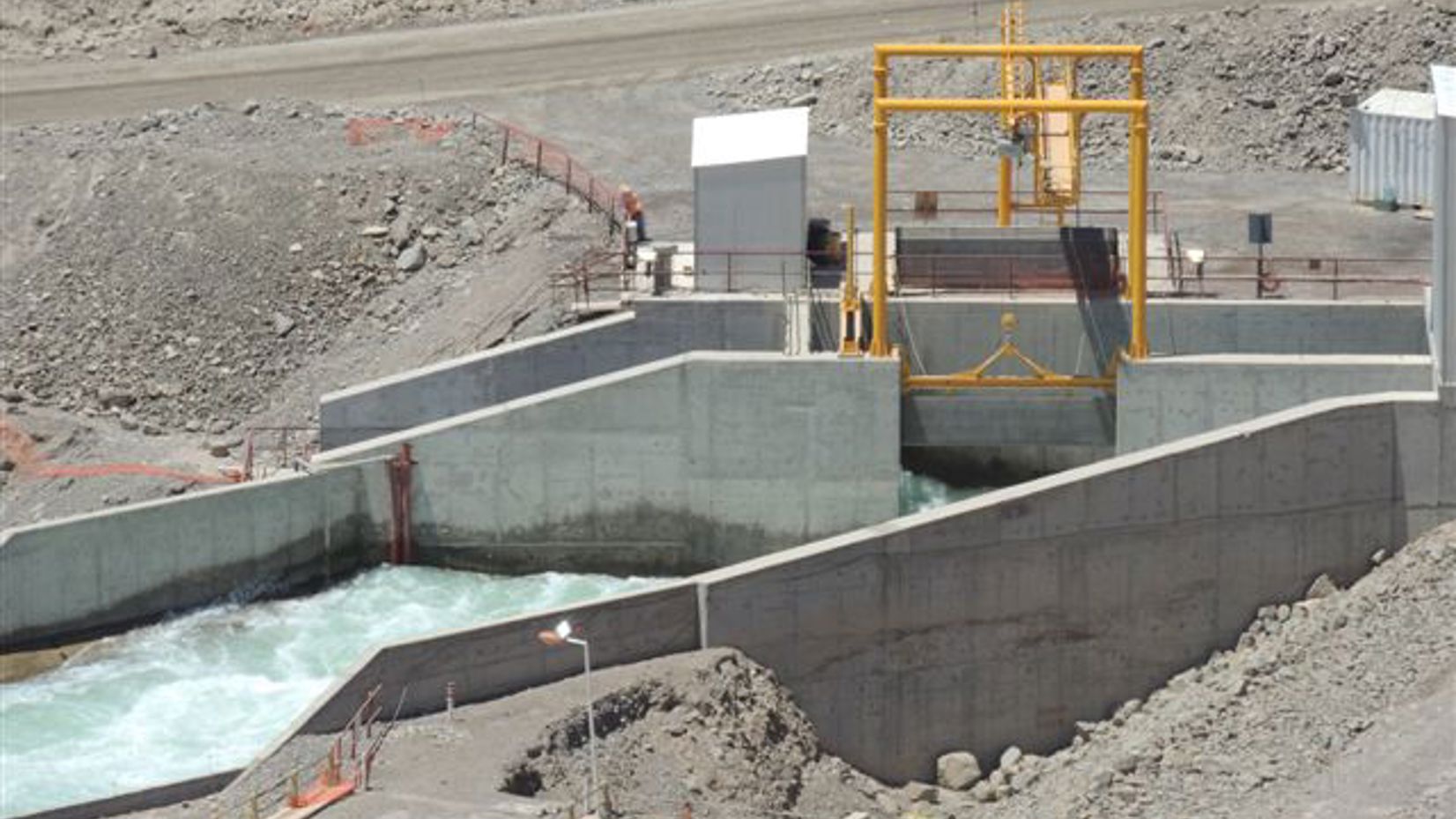

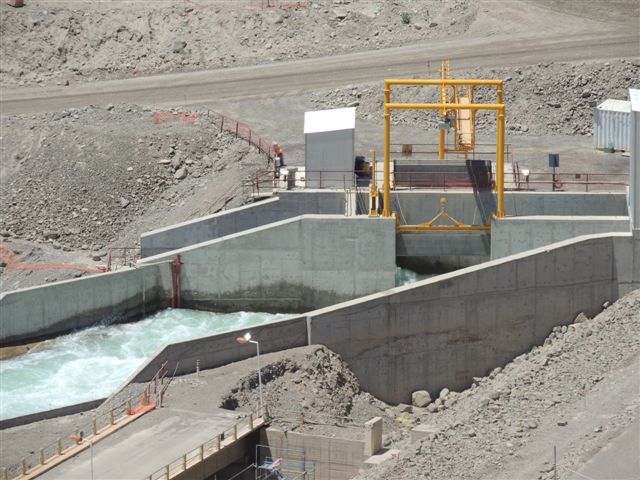

  • Descarregador de fundo

    Completa o esvaziamento do reservatório abaixo do nível da tomada hidrelétrica durante operações de manutenção ou emergência.

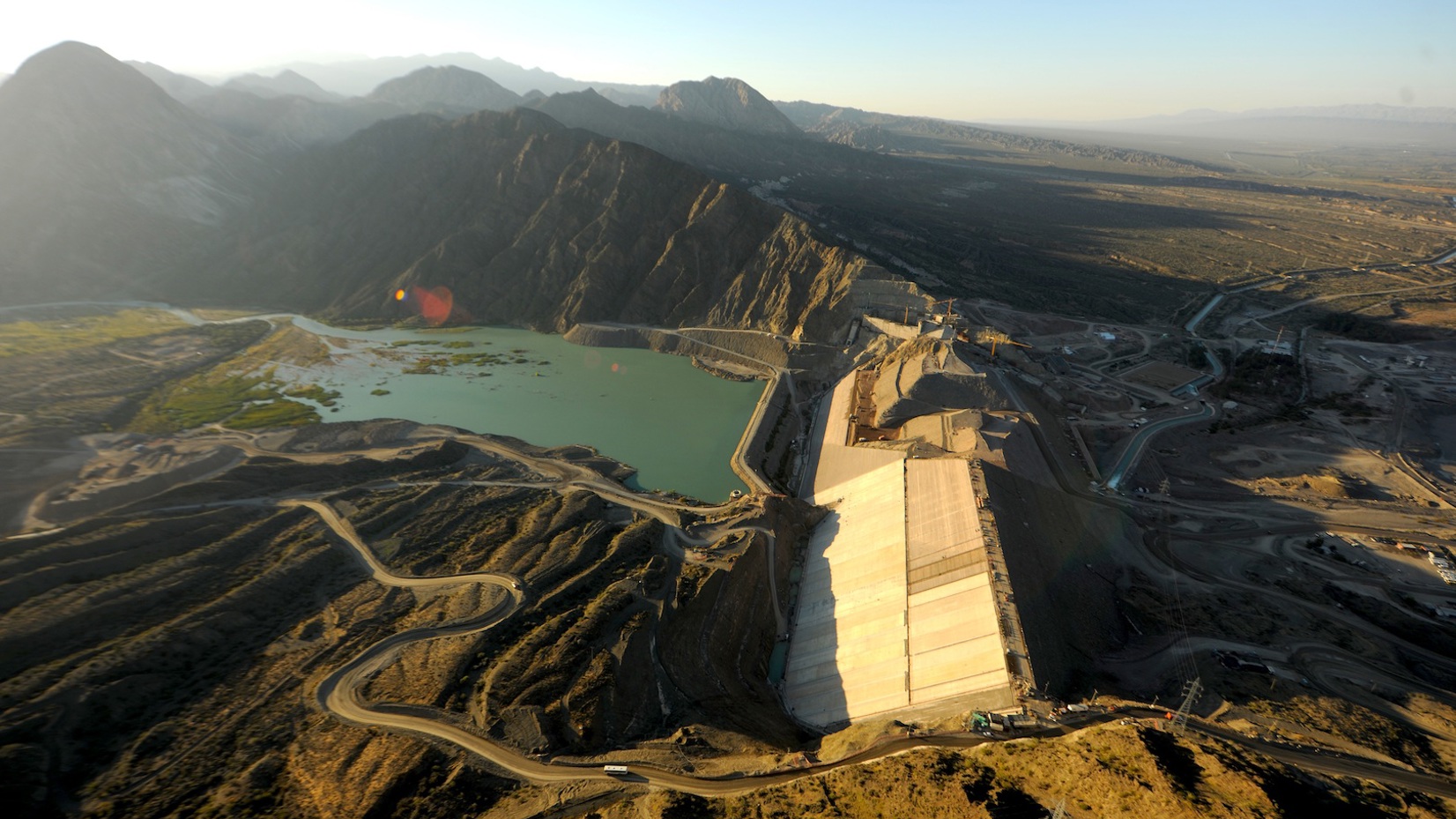

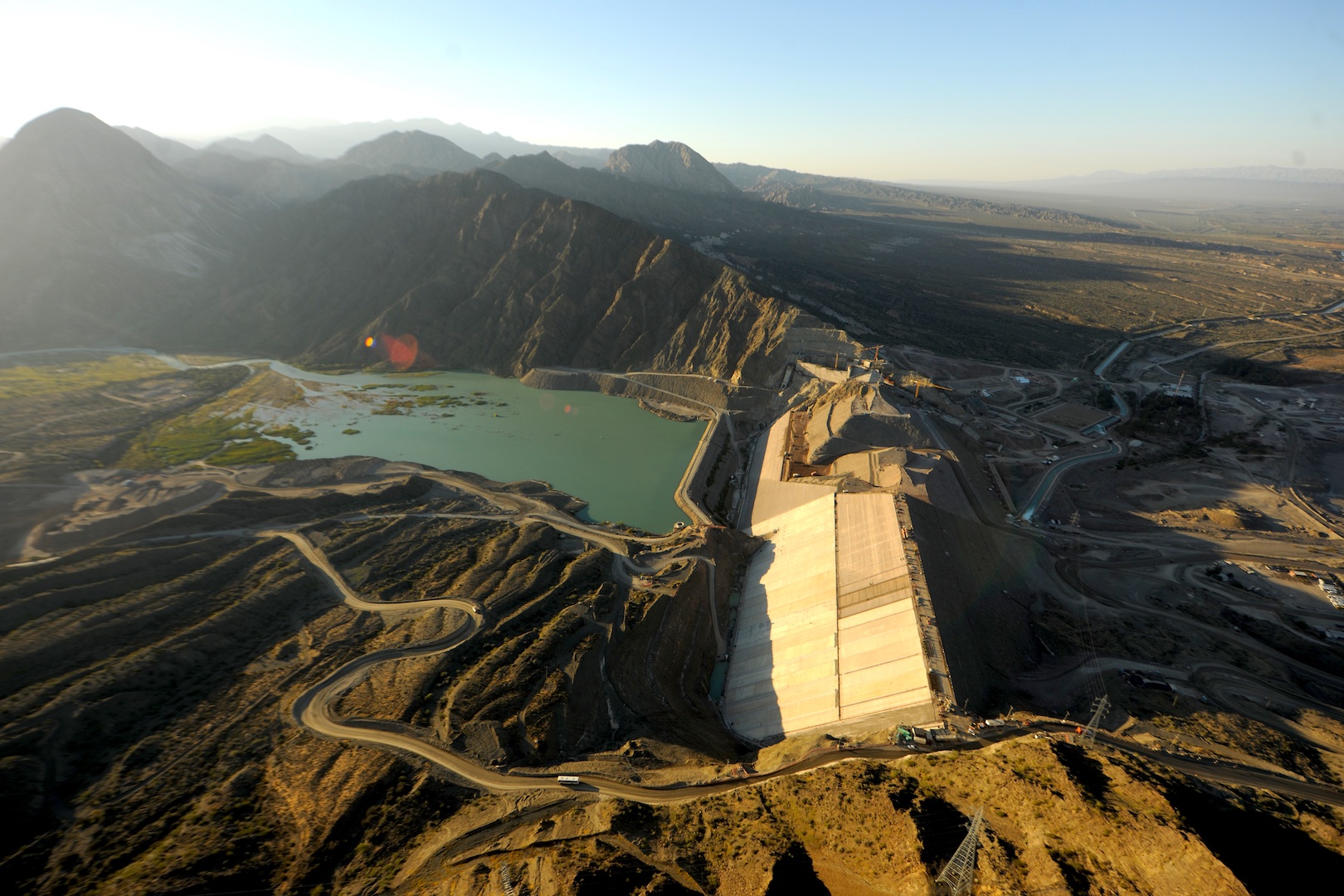

  • Represa

    De materiais soltos com face de concreto, de 118,40 metros de altura e 740 metros de comprimento no coroamento.

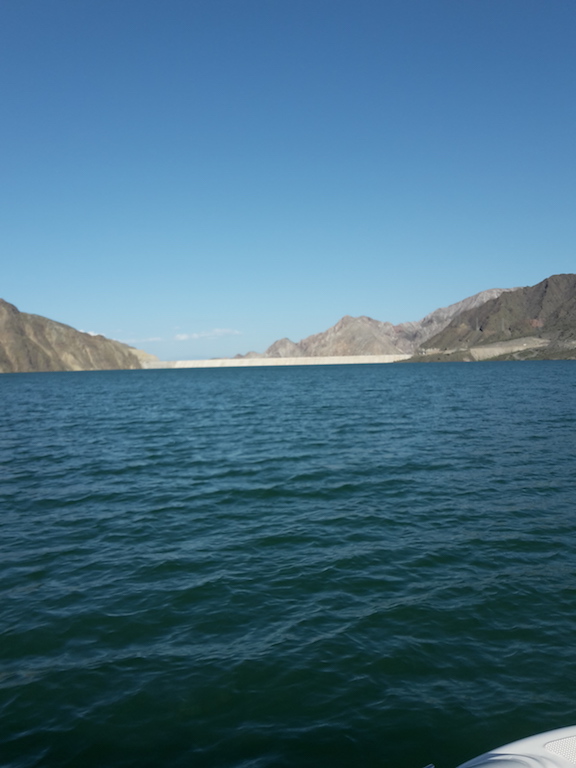

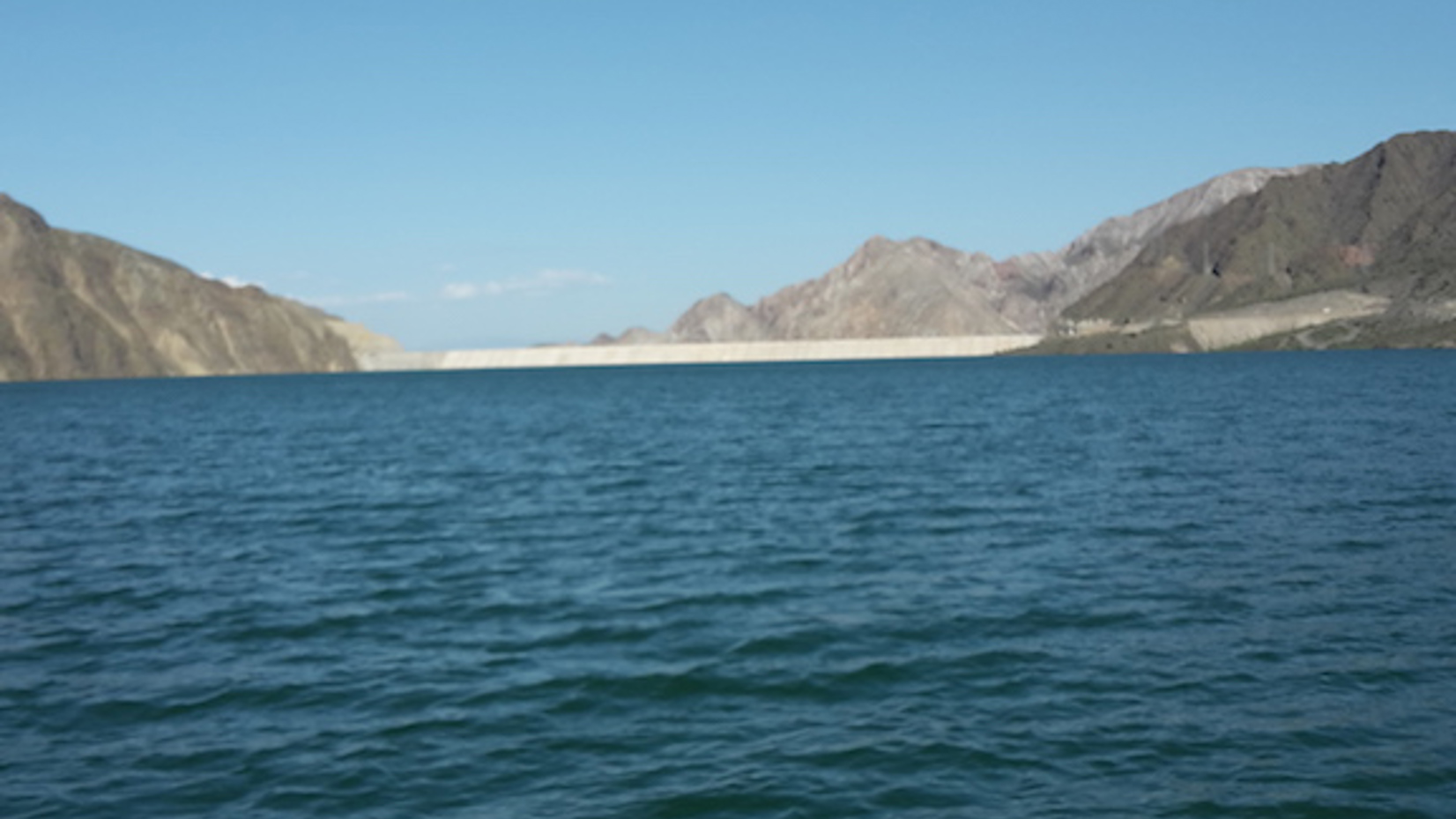

  • Reservatório

    Permite a disponibilidade de 500 hm³ de água para geração elétrica e irrigação.

Cliente Energía Provincial Sociedad del Estado (EPSE).
Escopo Engenharia de detalhamento, gestão de suprimentos, construção integral e implementação.

Segmento

Energia

O acabamento e a implementação de Punta Negra é um marco dos mais de 12 anos de trabalho ininterruptos na província de San Juan. Nesta obra capitalizamos os conhecimentos adquiridos e constituímos novos recursos para aumentar a nossa experiência no desenvolvimento de projetos hidrelétricos de grande porte.

A partir das lições aprendidas em Los Caracoles, elaboramos um plano para otimizar os prazos de execução das diversas obras reduzindo o tempo de colagem das lajes em mais de 50%, melhorando os prazos de construção e a produtividade das tarefas.

Localização

A província de San Juan está localizada em uma região semidesértica no oeste da Argentina. Do seu relevo irregular emergem montanhas vão dos Andes até as serras dos Pampas. Quase 80% da sua superfície é ocupada por montanhas elevadas.

  • San Juan

    Província

  • -31.5184199

    Latitude

  • -68.8260028

    Longitude

Milestones

  • Assinatura do contrato

    O consórcio formado pela Techint e pela Panedile assina um contrato com Energía Provincial Sociedad del Estado para a execução do projeto Punta Negra.

    Novembro

    2009

  • Obra de tomada

    O primeiro ponto a resolver foi a construção da rampa de comportas, que é uma torre de concreto inclinada de 60 metros de altura apoiada na rocha com três condutos internos para alojar a comporta, a ensecadeira e o sistema de ventilação. Foi projetada na obra uma cofragem autotrepante com um sistema com braços de suporte tipo tesoura.

    >>

    2009

  • Laje em altura

    Na plataforma de operação foi necessário executar uma laje de 90 cm de espessura, com seus vértices em balanço, já que a 40 metros do chão não era factível um escoramento convencional. Foram projetadas e construídas duas grandes vigas pré-moldadas a partir das quais foram colocadas vigotas pré-tensionadas como fundo da laje autoportante.

    >>

    2010

  • Aliviadero

    A construção do vertedouro foi complexa devido ao volume expressivo, à quantidade de etapas construtivas para um concreto massivo que, além disso, tinha perfis hidráulicos que precisavam um grau de acabamento especial, mas fundamentalmente por dispor de um único acesso pelo caminho da margem esquerda da represa, à altura do coroamento.

    >>

    2010

  • Logística de materiais

    Foi necessário dispor de guindastes de grande porte – em três posições diferentes – que permitiram cobrir toda a área de trabalho sem que interferissem entre si nos movimentos. A partir dessa plataforma foram colocados mais de 50.000 m³ de concreto, com tubulações de distribuição que chegaram a 200 metros de comprimento, em condições logísticas muito desfavoráveis.

    >>

  • Face de concreto

    Foi um dos maiores desafios do projeto porque foram necessárias várias etapas inter-relacionadas com a execução do enchimento da represa, já que ela se viu afetada por características geológicas diferentes das previstas na margem esquerda, que impactaram nas etapas programadas de execução.

    >>
